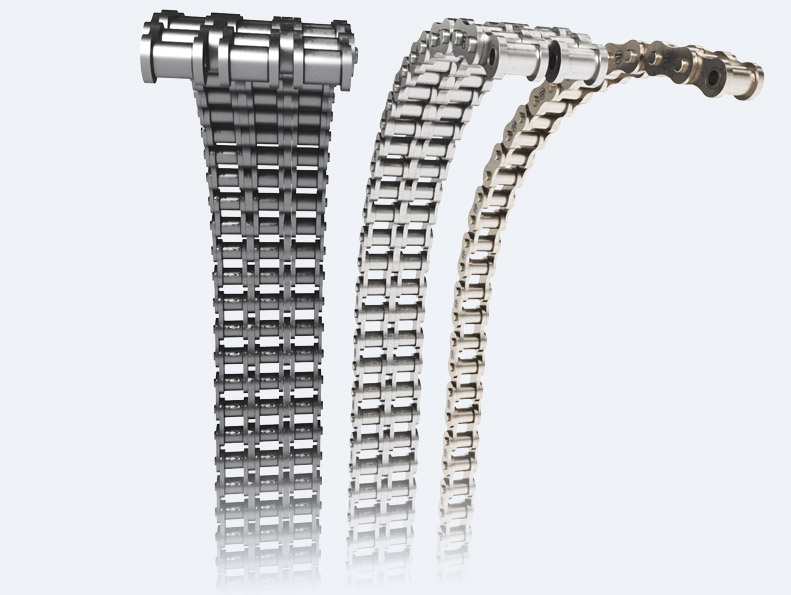

Rullekæder
Effektiv og pålidelig rullekæde passende til en bred vifte af applikationer.
Protorque rullekæde leverer effektiv og pålidelig kraftoverførsel, og hjælper din virksomhed med at minimere nedetid og optimere produktiviteten. Kæden kan bruges til en bred vifte af applikationer og er brugt i mange industrier.
En omkostningseffektiv og pålidelig kæde i henhold til ISO606. Se de forskellige typer her og find den løsning, der passer bedst til din applikation.
STANDARD RULLEKÆDE
En funktionel kæde, som kan bruges til mange forskellige industrielle applikationer, og bruges ofte i industrier som materialehåndtering og træindustri.
RUSTFRI/RUSTFAST RULLEKÆDE
Den bedste løsning, når du har brug for pålidelig ydeevne i hårde miljøer eller når der er kontakt til sensitive materialer. Vælg forniklet, når der er brug for maksimal styrke og relativ god rustbeskyttelse, vælg galvaniseret, når der er brug for maksimal styrke og bedre rustbeskyttelse eller vælg rustfri udførelse, når beskyttelse mod rust skal være optimal.
PROTORQUE PLUS RULLEKÆDE
Protorque PLUS er passende for mere krævende applikationer og den perfekte løsning til applikationer inden for hejs, transport eller kraftoverførsel.
Temperatur interval
-10°C to +120°C med standard smørelse.
Forstrækning
Alle Protorque rullekæder er forstrukket, hvilket sikrer minimale opstartsjusteringer.
Smørelse
Standard smørelse kan bruges på alle kæder, der bruges i de mest almindelige applikationer direkte fra kassen.
Standarder
ISO606 – DIN 8187 – DIN 8188
Overholder RoHS og REACH direktiverne.
Teknisk information
| ISO | Pitch p (in) | Pitch p (mm) | Max roller dia. d1 (mm) | Min. inner width b1 (mm) | Breaking load (kN) | Weight (kg/m) |
|---|---|---|---|---|---|---|
| 06B-1 | 3/8 | 9.525 | 6.35 | 5.72 | 8.9 | 0.41 |
| 08B-1 | 1/2 | 12.7 | 8.51 | 7.75 | 17.8 | 0.69 |
| 10B-1 | 5/8 | 15.875 | 10.16 | 9.65 | 22.2 | 0.93 |
| 12B-1 | 3/4 | 19.05 | 12.07 | 11.68 | 28.9 | 1.15 |
| 16B-1 | 1 | 25.4 | 15.88 | 17.02 | 60 | 2.71 |
| 20B-1 | 1 1/4 | 31.75 | 19.05 | 19.56 | 95 | 3.7 |
| 24B-1 | 1 1/2 | 38.1 | 25.4 | 25.4 | 160 | 7.1 |
| 28B-1 | 1 3/4 | 44.45 | 27.94 | 30.99 | 200 | 8.5 |
| 32B-1 | 2 | 50.8 | 29.21 | 30.99 | 250 | 10.25 |
| 40B-1 | 2 1/2 | 63.5 | 39.37 | 37.1 | 355 | 16.35 |
| 48B-1 | 3 | 76.2 | 48.26 | 45.72 | 560 | 25 |
| ISO | Pitch p (in) | Pitch p (mm) | Max roller dia. d1 (mm) | Min. inner width b1 (mm) | Breaking load (kN) | Weight (kg/m) |
|---|---|---|---|---|---|---|
| 06B-2 | 3/8 | 9.525 | 6.35 | 5.72 | 16.9 | 0.77 |
| 08B-2 | 1/2 | 12.7 | 8.51 | 7.75 | 31.1 | 1.34 |
| 10B-2 | 5/8 | 15.875 | 10.16 | 9.65 | 44.5 | 1.84 |
| 12B-2 | 3/4 | 19.05 | 12.07 | 11.68 | 57.8 | 2.31 |
| 16B-2 | 1 | 25.4 | 15.88 | 17.02 | 106 | 5.42 |
| 20B-2 | 1 1/4 | 31.75 | 19.05 | 19.56 | 170 | 7.2 |
| 24B-2 | 1 1/2 | 38.1 | 25.4 | 25.4 | 280 | 13.4 |
| 28B-2 | 1 3/4 | 44.45 | 27.94 | 30.99 | 360 | 16.6 |
| 32B-2 | 2 | 50.8 | 29.21 | 30.99 | 450 | 21 |
| 40B-2 | 2 1/2 | 63.5 | 39.37 | 37.1 | 630 | 32 |
| 48B-2 | 3 | 76.2 | 48.26 | 45.72 | 1000 | 50 |
| ISO | Pitch p (in) | Pitch p (mm) | Max roller dia. d1 (mm) | Min. inner width b1 (mm) | Breaking load (kN) | Weight (kg/m) |
|---|---|---|---|---|---|---|
| 06B-3 | 3/8 | 9.525 | 6.35 | 5.72 | 24.9 | 1.16 |
| 08B-3 | 1/2 | 12.7 | 8.51 | 7.75 | 44.5 | 2.03 |
| 10B-3 | 5/8 | 15.875 | 10.16 | 9.65 | 66.7 | 2.77 |
| 12B-3 | 3/4 | 19.05 | 12.07 | 11.68 | 86.7 | 3.46 |
| 16B-3 | 1 | 25.4 | 15.88 | 17.02 | 160 | 8.13 |
| 20B-3 | 1 1/4" | 31.75 | 19.05 | 19.56 | 250 | 10.82 |
| 24B-3 | 1 1/2 | 38.1 | 25.4 | 25.4 | 425 | 20.1 |
| 28B-3 | 1 3/4 | 44.45 | 27.94 | 30.99 | 530 | 24.92 |
| 32B-3 | 2 | 50.8 | 29.21 | 30.99 | 670 | 31.56 |
| 40B-3 | 2 1/2 | 63.5 | 39.37 | 37.1 | 950 | 48.1 |
| 48B-3 | 3 | 76.2 | 48.26 | 45.72 | 1500 | 75 |
Produktportefølje
| ISO | Carbon steel | Protorque Plus | Straight side plates | Nickel plated | Zinc plated | Stainless steel |
|---|---|---|---|---|---|---|
| 06B-1 | 06B1P | 06B1SSP | ||||
| 08B-1 | 08B1P | 08B1GLP | 08B1NP | 08B1ZP | 08B1SSP | |
| 10B-1 | 10B1P | 10B1P+ | 10B1GLP | 10B1NP | 10B1ZP | 10B1SSP |
| 12B-1 | 12B1P | 12B1P+ | 12B1GLP | 12B1NP | 12B1ZP | 12B1SSP |
| 16B-1 | 16B1P | 16B1P+ | 16B1GLP | 16B1NP | 16B1ZP | 16B1SSP |
| 20B-1 | 20B1P | 20B1GLP | 20B1NP | 20B1ZP | ||
| 24B-1 | 24B1P | 24B1GLP | 24B1NP | 24B1ZP | ||
| 28B-1 | 28B1P | 28B1GLP | 28B1NP | |||
| 32B-1 | 32B1P | |||||
| 40B-1 | 40B1P | |||||
| 48B-1 | 48B1P |
| ISO | Carbon steel | Protorque Plus | Straight side plates | Nickel plated | Zinc plated | Stainless steel |
|---|---|---|---|---|---|---|
| 06B-2 | 06B2P | |||||
| 08B-2 | 08B2P | 08B2P+ | 08B2GLP | 08B2SSP | ||
| 10B-2 | 10B2P | 10B2GLP | ||||
| 12B-2 | 12B2P | 12B2GLP | ||||
| 16B-2 | 16B2P | 16B2GLP | ||||
| 20B-2 | 20B2P | |||||
| 24B-2 | 24B2P | |||||
| 28B-2 | 28B2P | |||||
| 32B-2 | 32B2P | |||||
| 40B-2 | 40B2P | |||||
| 48B-2 | 48B2P |
| ISO | Carbon steel | Protorque Plus | Straight side plates | Nickel plated | Zinc plated | Stainless steel |
|---|---|---|---|---|---|---|
| 06B-3 | 06B3P | |||||
| 08B-3 | 08B3P | 08B3GLP | ||||
| 10B-3 | 10B3P | |||||
| 12B-3 | 12B3P | |||||
| 16B-3 | 16B3P | |||||
| 20B-3 | 20B3P | |||||
| 24B-3 | 24B3P | |||||
| 28B-3 | 28B3P | |||||
| 32B-3 | 32B3P | |||||
| 40B-3 | 40B3P | |||||
| 48B-3 | 48B3P |
